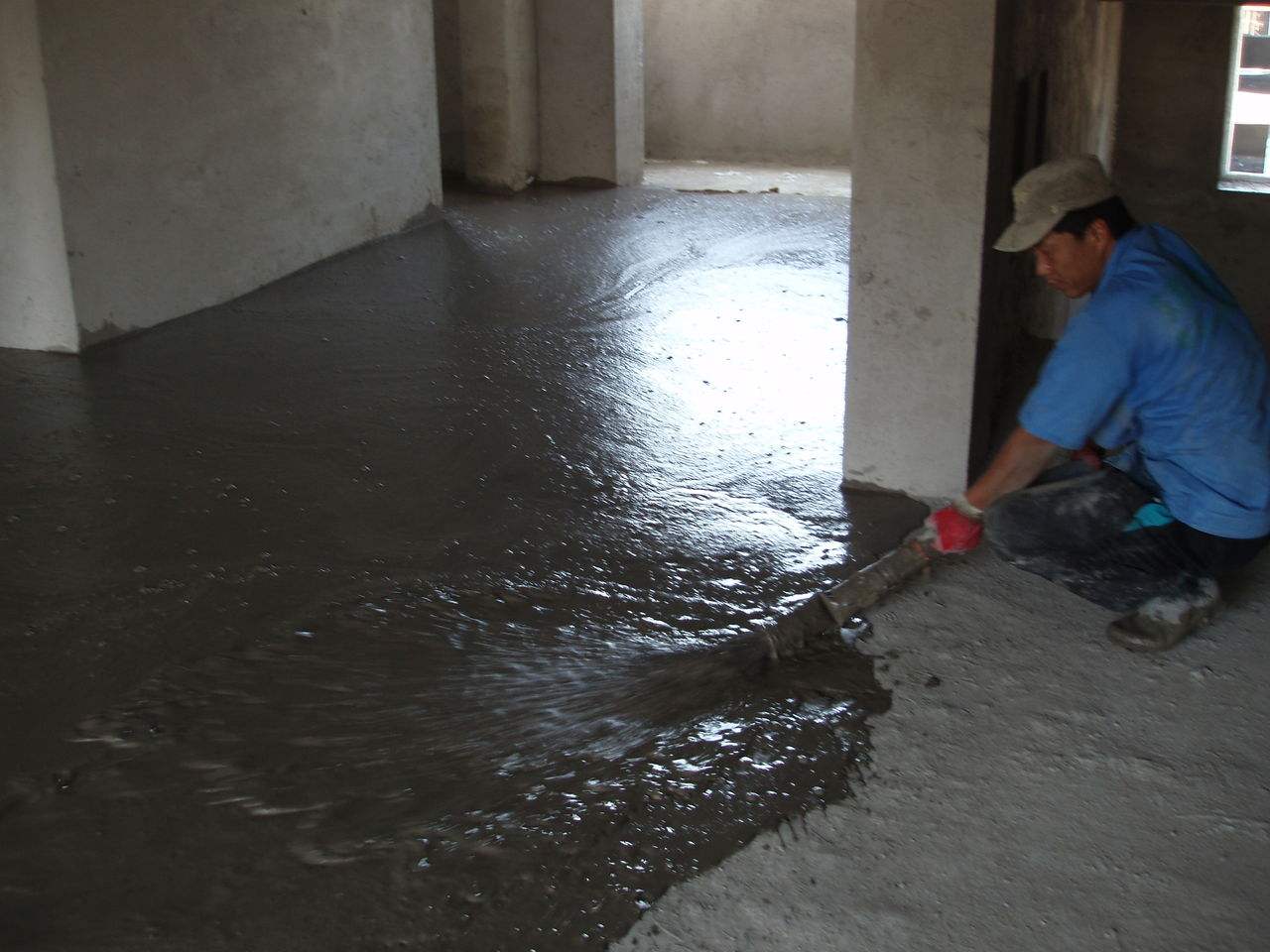

高性能泡沫混凝土施工

      各種水泥都能用來制備泡沫混凝土，由于泡沫混凝土摻入了大量的泡沫，延緩了水泥水化過程，推薦使用凝結時間較快的硫鋁酸鹽水泥、高鋁水泥、早強型硅酸鹽水泥、菱鎂水泥、石膏等，但考慮到耐久性，制備高性能泡沫混凝土的水泥還是應該選擇普通硅酸鹽水泥，尤其是應用于墻體等重要部位時。

     泡沫劑是制備泡沫混凝土的重要的組分，是決定泡沫混凝土性能的關鍵組分，影響著泡沫混凝土的孔徑大小、均一性、炮孔封閉性等指標，影響到泡沫混凝土的力學性能和耐久性。因此，選擇合適的泡沫劑就成為制備高性能泡沫混凝土的關鍵步驟。經(jīng)過大量實驗，高性能的泡沫應該在滿足制備泡沫混凝土所需的穩(wěn)定、均一、細小等特點的要求后，其單位體積所含的有機物（表面活性物）越小越好，泡沫劑變成泡沫，其中所含大量表面活性劑摻入水泥漿后是影響水泥變化的，會降低材料力學性能，泡沫越穩(wěn)定，在大部分情況下，其單位體積表面活性物質含量必定越多，水泥收到的影響越大，這對于泡沫混凝土的強度等指標是不利的。高穩(wěn)定的泡沫其穩(wěn)定性非常好，泡沫細膩微小，但是支撐氣泡沫穩(wěn)定的是單位體積含有大量的表面活性物質，當摻入到水泥時，多余的表面活性劑必然對水泥水化造成負面影響，但反過來講，穩(wěn)定性很差的泡沫可能剛混到水泥（砂）漿后，就大量破損，也不適合用來制備高性泡沫混凝土。經(jīng)過長期實驗研究，我們認為良好的泡沫劑應具備用量少、發(fā)泡倍數(shù)高（即技術經(jīng)濟效果好）、穩(wěn)定性事宜（至少能支撐到漿體凝結）、閉孔率高、吸水性低、不影響強度等特點，評價泡沫劑優(yōu)良的決定性因素不是泡沫穩(wěn)定性，而是泡沫料漿的穩(wěn)定性及其硬化厚的性能。
       以高效減水劑為代表的各種外添加劑的應用是現(xiàn)代高性能混凝土的標志之一，同樣高性能泡沫混凝土的特點之一也應該是低水膠比，高效減水劑等各種外加劑是制備高性能泡沫混凝土的必要組成分。目前，國內(nèi)生產(chǎn)泡沫混凝土時大量使用高效減水劑等外加劑的情況還不普遍，攪拌水泥（砂）漿時，使用的水泥膠比普遍在0.5左右，甚至更高。有別于其他混凝土，泡沫混凝土制備時摻入的泡沫式水膜性的，其組成除了表面活性劑、空氣外，就是大量的水分，因此算上泡沫里含有的水（因為泡沫終要破掉變成水），泡沫混凝土的水膠比普遍在0.6以上，在大量空氣和水分引入后，泡沫混凝土的力學性能很低，所以制備高性能泡沫混凝土需要在高效減水劑的幫助下，大幅度降低攪拌水泥（砂）漿時的水膠比，在實驗室使用新型的聚羧酸鹽減水劑時，水膠比可以降低到0.2左右，可以極大地提高基材的強度。
    除了減水劑之外，高性能泡沫混凝土使用的其他常用外加劑（如憎水劑、調凝劑、早強劑等）也都是生產(chǎn)高性能泡沫混凝土的必要組分。
