1、一次抹平

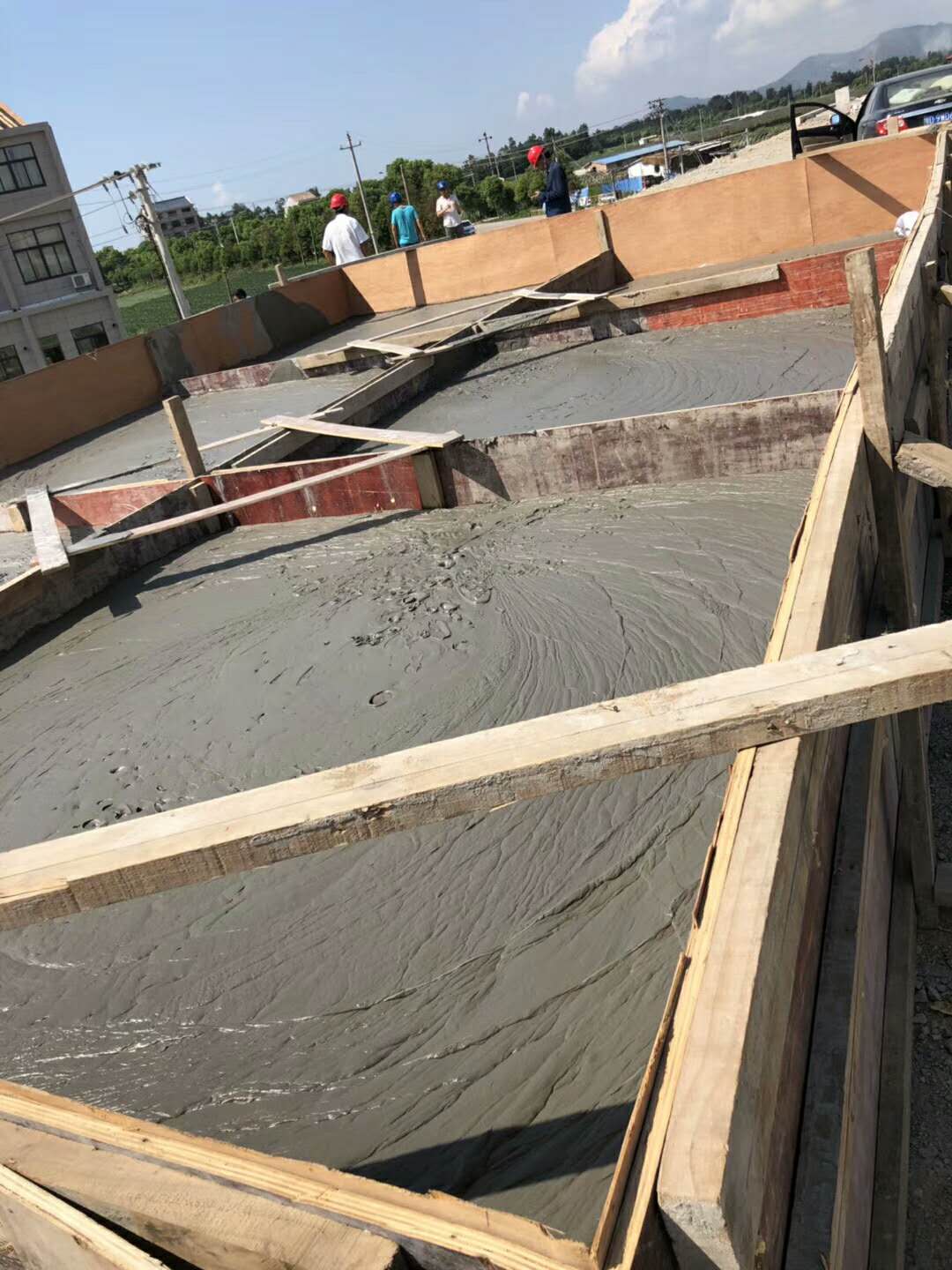

混凝土澆筑振搗密實(shí)后，為了保證表面的平整度，必須馬上用木抹子將表面抹平，稱為“一次抹平”。

2、二次抹壓

一次抹平后，如果不立即進(jìn)行混凝土的養(yǎng)護(hù)措施，那么到混凝土初凝前，必須至少再抹一次，這次不只是抹平，還要“壓”，將混凝土表面抹壓密實(shí)（將混凝土內(nèi)部的泌水通道、毛細(xì)管道，進(jìn)行抹壓、消除掉），稱為“二次抹壓”。

二次抹壓的主要作用有3點(diǎn)：

1）消除混凝土的表面缺陷、混凝土內(nèi)部的泌水通道（即毛細(xì)管道）及早期的塑性裂縫。

2）提高混凝土表層的密實(shí)度。

3）表層密實(shí)度提高后，減緩了混凝土內(nèi)部水分遷移、蒸發(fā)的速度，提高了混凝土的抗裂能力。

3、從一次抹平到二次抹壓，是混凝土逐漸初凝的過(guò)程。

4、裂縫的形成。在較長(zhǎng)的一段時(shí)間，只要環(huán)境相對(duì)濕度低于100%，混凝土表面就會(huì)失水，內(nèi)部形成缺陷-毛細(xì)管道。這些缺陷不消除，在混凝土表面繼續(xù)失水的情況下，孔道就會(huì)進(jìn)一步加深，裂縫進(jìn)一步擴(kuò)展，出現(xiàn)開(kāi)裂，嚴(yán)重者會(huì)造成貫穿性裂縫，導(dǎo)致樓層漏水。

5、我們發(fā)現(xiàn)，在濕養(yǎng)護(hù)不夠及時(shí)、不夠充分的情況下（例如傳統(tǒng)濕養(yǎng)護(hù)），只有一次抹平而沒(méi)有二次抹壓，混凝土的開(kāi)裂將很嚴(yán)重。

實(shí)施二次抹壓后，開(kāi)裂程度大大減輕。因此，除非實(shí)施即時(shí)養(yǎng)護(hù)，使混凝土表面不能生成失水缺陷，否則二次抹壓工藝是必須的。

6、傳統(tǒng)的抹刀手工抹壓。

在二次抹壓工藝中，現(xiàn)在往往習(xí)慣于抹刀手工抹壓，不僅效率低，力度也不夠，當(dāng)缺陷由表及里發(fā)展較深時(shí)，將很難消除。

7、圓盤(pán)式抹光機(jī)。

二次抹壓最好采用圓盤(pán)式抹光機(jī)，消除表面缺陷（及混凝土內(nèi)部的泌水通道）與密實(shí)表層的作用比抹刀好，效率也高。

8、二次抹壓后，必須立即對(duì)混凝土進(jìn)行充分的濕養(yǎng)護(hù)，以避免混凝土再次失水。只有這樣，才能保證混凝土早期水化良好，提高硬化混凝土的質(zhì)量，為混凝土耐久性的提高打下早期質(zhì)量基礎(chǔ)。

做了二次抹面不一定沒(méi)裂縫

現(xiàn)在人工抹面已經(jīng)跟不上澆筑和凝結(jié)的速度了。機(jī)械抹的話早磨浮漿太多；等抹機(jī)可以上去，如果暴曬大風(fēng)的話，面層就已經(jīng)出現(xiàn)失水通道了。

二次抹面后再蓋膜的話第一是水份不夠薄膜貼附，第二是腳印難以修復(fù)。振實(shí)拖平后覆蓋薄膜，經(jīng)過(guò)無(wú)數(shù)工地的測(cè)試及后期的連續(xù)泡水，看到?jīng)]有滲透。不能夠等初凝后再覆蓋。

二次抹面總會(huì)出現(xiàn)在初凝后。初凝前人工抹面，初凝時(shí)也會(huì)出現(xiàn)沉陷的。不二次抹面，振實(shí)后拖平覆蓋薄膜就算初凝時(shí)有沉陷也會(huì)少很多，有也只是收縮沉陷，并不會(huì)裂下去，也不至于滲水。

澆筑時(shí)插立式震搗，再隔開(kāi)點(diǎn)時(shí)間再平板式，再整平尺再同時(shí)覆蓋薄膜，三步一起可以免去二次抹面，沒(méi)有問(wèn)題。

初凝后的水份不足薄膜吸附，覆蓋后也容易被風(fēng)飛起，早掀或覆蓋時(shí)間不足早飛起一樣會(huì)裂。

按規(guī)范要求覆蓋薄膜養(yǎng)護(hù)，不蓋裂了大都是早期養(yǎng)護(hù)不足水份流失過(guò)快造成。

在初凝至終凝過(guò)程中，少失水少開(kāi)裂。

混凝土從攪拌完成到施工澆筑完成（或初凝前）為塑性階段?；炷翝沧⒑螅谒苄噪A段砂石骨料下沉，水向上遷移（泌水）。因鋼筋、石的阻礙可導(dǎo)致出現(xiàn)塑性裂縫。塑性裂縫可以通過(guò)二次振搗、二次抹壓收面修復(fù)。

有砼行提出板面混凝土滯后振搗方式減少板面開(kāi)裂，即將梁振搗密實(shí)，板面混凝土在人工找平后滯方，讓混凝土自然沉降，并泌出部分水份，待混凝土坍落度在10左右時(shí)再拖平板振動(dòng)器振搗（同時(shí)在梁部上面加強(qiáng)振搗）。這樣混凝土勻質(zhì)性會(huì)更好，振搗完成后及時(shí)收面并灑水養(yǎng)護(hù)或覆膜養(yǎng)護(hù)。不讓板面失水，可以極大減少板面開(kāi)裂。

注：混凝土澆注前模板應(yīng)保持濕潤(rùn)狀態(tài)。

控制好混凝土塑性階段澆注、振搗、收面壓實(shí)，減少混凝土塑性沉降產(chǎn)生的缺陷及裂縫?；炷吝M(jìn)入第二階段，混凝土初凝到終凝階段。

混凝土初凝到終凝時(shí)間基本上在45分鐘左右。水泥開(kāi)始水化形成CSH凝膠形成強(qiáng)度，由于早期強(qiáng)度低，抗拉強(qiáng)度更低。保證混凝土收縮值越小越好（混凝土抗拉強(qiáng)度只有抗壓強(qiáng)度1/6~1/10）。這時(shí)混凝土收縮主要體現(xiàn)在混凝土內(nèi)部毛細(xì)孔孔徑的收縮。由于毛細(xì)孔失水，毛細(xì)孔內(nèi)部水由平液面變成凹液，從而形成內(nèi)部張力，拉功毛細(xì)孔孔徑變小，大量毛細(xì)孔孔徑變小，使得混凝土整體產(chǎn)生收縮應(yīng)力。當(dāng)收縮應(yīng)力大于混凝土自身抗拉強(qiáng)度時(shí)，混凝土變會(huì)產(chǎn)生裂縫以釋放收縮應(yīng)力以達(dá)到自身平衡。

現(xiàn)在機(jī)械化施工水平高，一個(gè)板面混凝土1~2小時(shí)澆注完，而板面混凝土硬化面積大，初凝至終凝階段控制毛細(xì)孔內(nèi)水分蒸發(fā)遷移是控制板面混凝土重要手段，沒(méi)有其他。所謂的高性能混凝土控制不好一樣裂。這個(gè)階段保水保濕是最最關(guān)鍵。

商品混凝土（預(yù)拌混凝土）不僅僅是混凝土配合比設(shè)計(jì)，是過(guò)程管理，省力別省功。在地球上，永遠(yuǎn)遵守能量守恒定律。

在初凝至終凝過(guò)程中，少失水，少開(kāi)裂。
