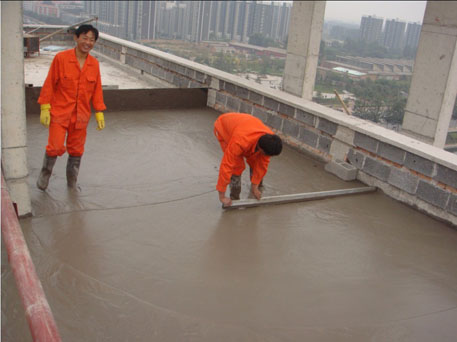

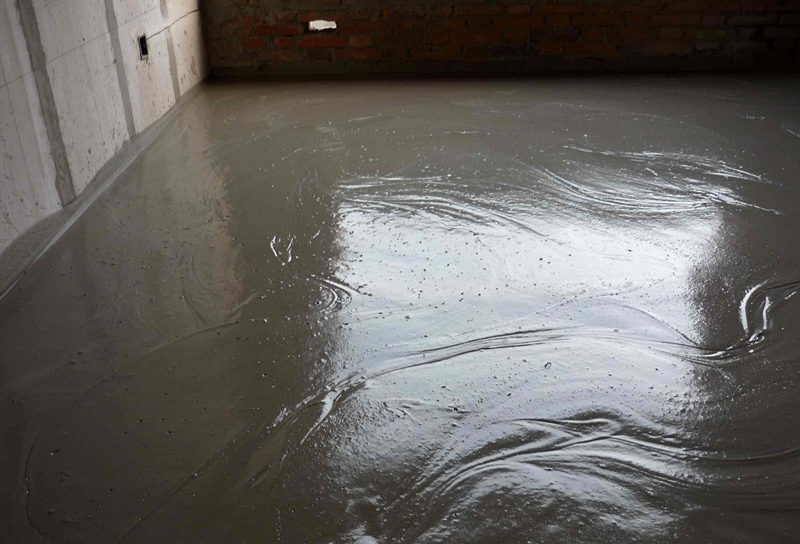

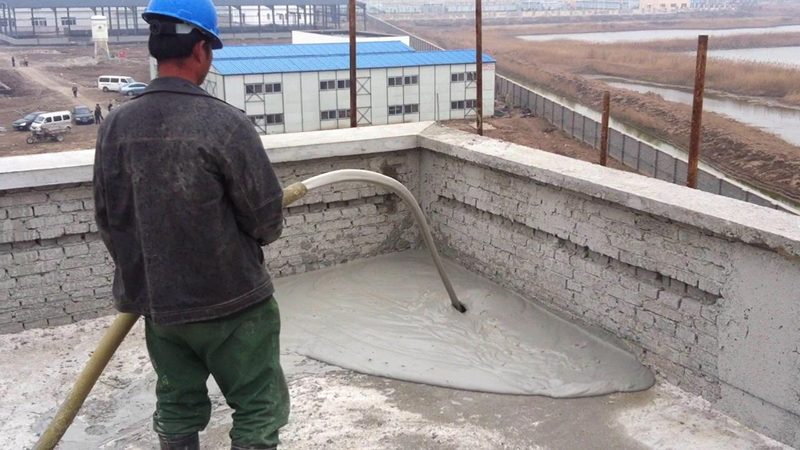

發(fā)展現(xiàn)狀

1泡沫混凝土取得的成果

泡沫混凝土的種類很多，但較常用的是水泥泡沫混凝土。水泥泡沫混凝土根據(jù)其摻合料不同又可分為水泥-粉煤灰-石灰型、水泥-礦渣-石灰-石膏型、水泥-粉煤灰-砂-石灰型、水泥一砂一石灰型、水泥-礦渣-粉煤灰-石灰-植物纖維型[4]、水泥-砂-玻璃纖維型等類型。

謝明輝對(duì)水泥-粉煤灰-石灰型的泡沫混凝土進(jìn)行了試驗(yàn)研究，獲得了密度為691kg/m3、抗壓強(qiáng)度為3.4MPa、導(dǎo)熱系數(shù)為0.210W/(m·K、抗15次凍融循環(huán)合格、碳化系數(shù)為0.89的理想的泡沫混凝土墻體材料。

陸愛萍、郭玉順等對(duì)水泥-礦渣-石灰-石膏型的泡沫混凝土進(jìn)行了試驗(yàn)研究，研究表明常壓養(yǎng)護(hù)礦渣多孔混凝土是一種較理想的隔熱保溫材料(密度為910 kg/m3， 28d抗壓強(qiáng)度為9.81MPa)，同時(shí)在價(jià)格上優(yōu)勢明顯，具有一定的市場競爭力。

高波[7]對(duì)水泥-粉煤灰-砂-石灰型的泡沫混凝土進(jìn)行了試驗(yàn)研究，獲得較佳配合比粉煤灰60%，石灰5%，發(fā)泡液3kg，細(xì)砂15%，水泥20%所對(duì)應(yīng)的性能為密度創(chuàng)6kglm3、 吸水率229島、28d抗壓強(qiáng)度3.4MPa。

宋旭輝等對(duì)水泥-砂-石灰型的泡沫混凝土進(jìn)行了試驗(yàn)研究，在得了密度為812kg/m3、抗壓強(qiáng)度為2.8MPa、導(dǎo)熱系數(shù)為0.108W/(m·K、抗15次凍融循環(huán)合格、干燥收縮率0.43mmlm的泡沫混凝土。

高波、王群力等對(duì)水泥-礦渣-粉煤灰-石灰-植物纖維型的泡沫混凝土進(jìn)行了試驗(yàn)研究，獲得了干密度648kg/m3、抗壓強(qiáng)度3.6MPa、吸水率12.0%、抗25次凍融循環(huán)合格、干燥收縮0.72mm/m、工藝簡單、價(jià)格低廉的優(yōu)異產(chǎn)品。

詹炳根等[10]對(duì)水泥-砂-玻璃纖維型的泡沫混凝土進(jìn)行了試驗(yàn)研究，結(jié)果表明玻璃纖維增加了泡沫混凝土的抗壓和抗折強(qiáng)度，極大地改善了韌性，并在一定程度上抑制了早期干縮開裂。

2 泡沫混凝土存在的缺陷

(1)強(qiáng)度偏低:體積密度為800-859kg/m3的泡沫混凝土的抗壓強(qiáng)度嚴(yán)重偏低，一般低于2.0MPa，有的甚至不足1.0MPa。但目前國內(nèi)泡沫混凝土技術(shù)發(fā)展迅猛，北京有企業(yè)(如北京中科筑誠)已經(jīng)將500公斤每立方的泡沫混凝土強(qiáng)度提高到2.5MPa。

(2)開孔率偏高:由于泡沫混凝土中存在Na,K,等對(duì)氣泡的破壞作用，使得其中的氣孔多為開孔，嚴(yán)重影響了泡沫混凝土的保溫性能。目前，北京鴻銳嘉已經(jīng)將180公斤級(jí)別泡沫混凝土做到0.4MPa以上，且開孔率已經(jīng)控制在10%以下。

(3)開裂、吸水:硬化泡沫混凝土表面開裂，導(dǎo)致吸收大量外來水分。開裂可以添加纖維緩解，吸水可以加憎水劑解決。
