經(jīng)研究、實驗、開發(fā)一種干拌復合輕集料。主要用以配制輕集料混凝土、保溫砂漿和耐火混凝土等，還可用作保溫松散填充料。

輕集料簡介

工業(yè)廢料輕集料的生產(chǎn)，有的與天然輕集料相似(如自燃煤矸石、煤渣和碎磚等);有的與人造輕集料一樣,需經(jīng)制粒和焙燒(如粉煤灰陶粒、煤矸石陶粒等)，但其能耗較人造輕集料低。

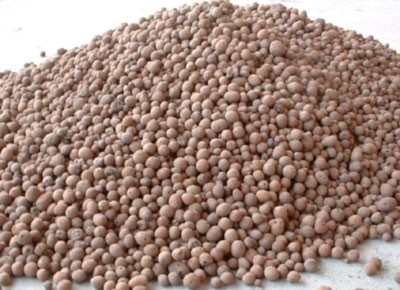

輕集料按其形成條件分為天然輕集料和人造輕集料;按其材料性質分為無機輕集料和有機輕集料(如聚苯乙烯膨珠、碳珠等)。有機輕集料因價格較貴，應用較少。無機輕集料按其原材料來源分為:①天然輕集料。如浮石、火山渣和多孔凝灰?guī)r等。②人造輕集料。如粘土陶粒、頁巖陶粒、膨脹珍珠巖、膨脹蛭石、沸石輕集料等。③工業(yè)廢料輕集料。如粉煤灰陶粒、膨脹礦渣珠、煤矸石陶粒、自燃煤矸石、多孔燒結料、煤渣和碎磚等。

輕集料分類

用輕粗集料、輕集料(或普通砂)和水泥配置成的混凝土，其干表觀密度不大于1900kg/ m3者，稱為輕集料混凝土(Light-weight aggregate concrete)。

北京等城市以限制使用黏土陶粒、頁巖陶粒，實際上已無陶粒供應。經(jīng)研究、實驗、開發(fā)一種干拌復合輕集料混凝土墊層(簡稱"復合輕集料墊層")代替陶?；炷粒烁砂枇犀F(xiàn)場加水攪拌即可施工。

中國的天然輕集料資源豐富，特別是東北、華北地區(qū)及海南島等地蘊藏量很大。天然輕集料開采方便、生產(chǎn)能耗小、價格低廉。開采后有的不經(jīng)加工，有的經(jīng)破碎、篩分后即可使用。人造輕集料生產(chǎn)工藝較復雜，需經(jīng)原材料加工和焙燒等多道工序,質量較好,但能耗較大。

產(chǎn)品介紹

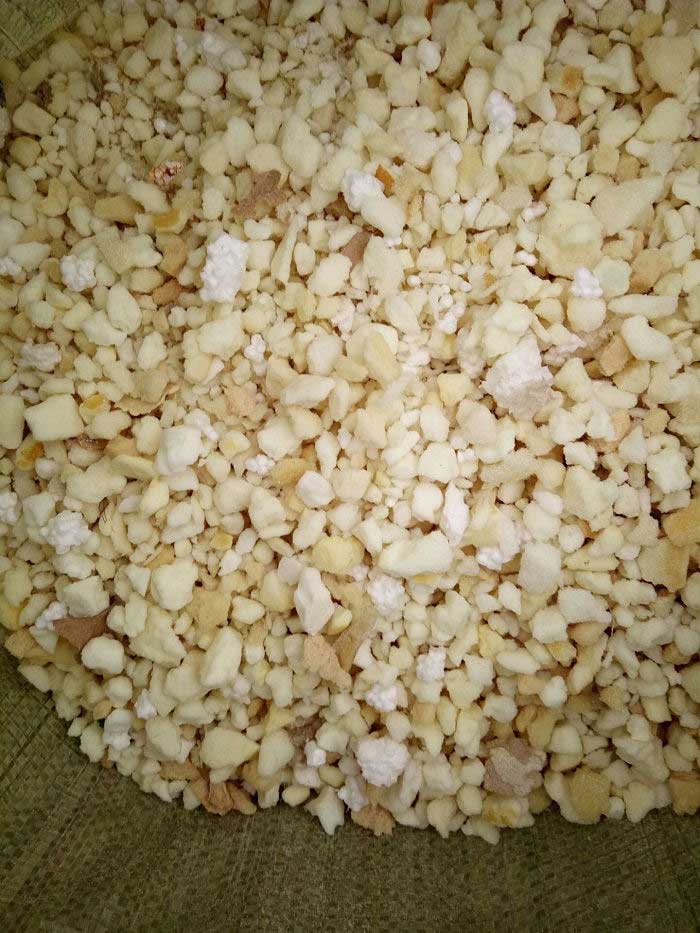

復合輕集料是由破碎的廢舊聚氨酯顆粒與無機膠凝材料復合而成(單組份)，在施工現(xiàn)場加水混合攪拌即可。

折疊A型干拌復合輕集料

A型干拌復合輕集料混凝土用于屋面找坡層或抗壓強度要求≤1.0MPa的樓面，干密度≤600㎏/m3，抗壓強度≥1.5MPa,導熱系數(shù)≤0.1W/(m.K);

折疊B型干拌復合輕集料

B型干拌復合輕集料混凝土用于樓面或屋面墊層，干密度≤850㎏/m3，抗壓強度≥3.0MPa,導熱系數(shù)≤0.25W/(m.K)。

產(chǎn)品

預拌墊層粉料是由水泥，粉煤灰和外加劑經(jīng)工廠制成的均勻干拌粉料;復合輕集料是由破碎的廢聚氨酯顆粒與無機膠凝材料和預拌粉料經(jīng)大型設備均勻攪拌復合而成的---干拌復合輕集料墊層(簡稱"復合輕集料墊層")[1]

08BJ1-1《工程做法》等圖集中各樓面墊層中陶?；炷撩芏劝?800kg/m3計算的，樓面墊層換用復合輕集料墊層后，密度≤850kg/m3,各樓面做法的靜荷載已作修改。詳見12BJ1-1《工程做法》[1]

產(chǎn)品相比

輕集料與普通集料相比，其性能有很大不同。衡量輕集料質量的主要性能指標是松散容重、筒壓強度和吸水率等。影響輕集料性能的主要因素是材料品種、生產(chǎn)工藝或形成條件、孔隙結構、顆粒形狀和級配等。一般說來，輕粗集料的松散容重為200~1200公斤/米3,僅為普通粗集料的1/4~2/3,但強度較低，吸水率也較大,價格較高。研制廉價的、輕質高強的人造輕集料是發(fā)展輕集料的主要方向。

產(chǎn)品特點

復合輕集料墊層具有質輕、施工性能好、定量包裝無需現(xiàn)場稱量、配制工藝簡單等突出優(yōu)點。屋面可以承重，可以按使用要求鋪設排水坡度，大大方便設計和施工。[1]

輕集料的分類和性質

1、輕集料的分類

1)按輕集料粒徑分類

(1)輕粗集料 粒徑不小于5mm，較大松堆密度小于1000Kg/㎡者; (2)輕細集料 粒徑小于5mm，較大松堆密度小于1200Kg/㎡者。

按輕集料的來源分類

(1)天然輕集料天然形成的多孔巖石，經(jīng)加工而成的輕集料。如浮石、火山及輕砂。

(2) 人造輕集料以地方材料為原料，經(jīng)加工而成的輕集料。如頁巖陶粒、自然矸石、膨脹礦渣珠、煤渣及其輕砂。

(3) 工業(yè)廢料輕集料以工業(yè)廢料為原料，經(jīng)加工而成的輕集料。如粉煤灰陶粒和磨細成球的頁巖陶粒。

3)按輕集料的粒徑分類

(1)圓球型

(2)普通型

(3)碎石型

2、輕集料的性質

(1)顆粒級配 各種輕集料級配要求符合相應規(guī)范。自然級配空隙率不大于50%。

(2)堆積密度 對圓球型和普通型的輕集料不應大于0.10;碎石應滿足相應規(guī)范要求。

(3)同壓強度和強度標號 應按照《輕骨料試驗方法》(GB2842-84)規(guī)定執(zhí)行。
